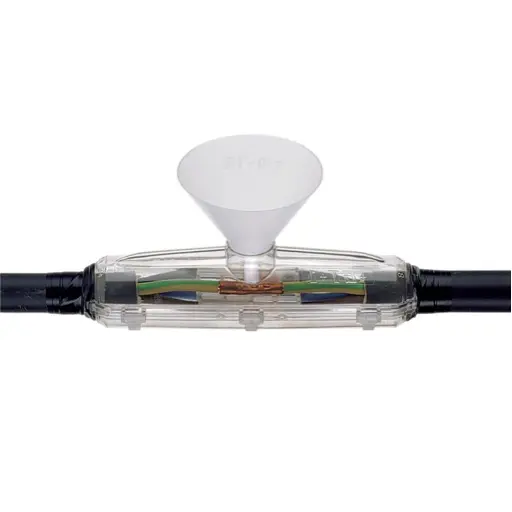

Verbindungsmuffen mit Gießharz Typ GA ohne Verbinder

Beschreibung

Verbindungsmuffen mit Gießharz Typ GA ohne Verbinder, VE 1 Stk.

Anwendung

• Im Innenraum und Freiluft, im Erdreich, im Wasser,
  in Installationskanälen

Eigenschaften

• UV-beständig
• Gießharz und Formschale halogenfrei
• Längs- und querwasserdicht
• Formschalen aus schlagfestem Polycarbonat
• Mit hydrolysebeständigem PUR-Gießharz Typ GA im 2-Kammer-Mischbeutel
• Kategorie L-OP-W und L-I nach IEC 60455-3-8
• System geprüft nach DIN EN 50393
• Einsetzbar im explosionsgefährdeten Bereich nach DIN EN 60079-14

Vorteile

• Für Kupfer- und Aluminiumleiter geeignet
• Großer Spleißraum

Verbindungsmuffen für Kunststoffkabel und Leitungen

Kabel ø mm	N(A)YY, N(A)2Y(2)Y Aderzahl, Querschnitt mm²	NYY x 1,5 mm²	Abmessungen L x H x D mm	Artikel Nummer	Typ
3- 18	4 x 4 – 5 x 2,5	5	160 x 40	000 902	GT-A 0
3 – 28	4 x 10 – 5 x 6	10	190 x 49	000 903	GT-A 1
11 – 34	4 x 16 – 5 x 16	20	240 x 57	000 904	GT-A 2
13 – 35	4 x 25 – 5 x 25	60	270 x 67	000 905	GT-A 3
17 – 41	4 x 50 – 5 x 35	100	360 x 95	000 906	GT-A 4
23 – 48	4 x 95 – 5 x 50	120	430 x 108	000 907	GT-A 5
32 – 68	4 x 150 – 5 x 120	200	530 x 132	000 908	GT-A 6
45 – 70	4 x 240 – 5 x 185		700 x 155	000 909	GT-A 7
50 – 80	4 x 300		800 x 160	000 910	GT-A 8

Technische Zeichnungen

GT 0 bis GT 3	GT 4 bis GT 7	GT 8

Lieferumfang

• Gießharz Typ GA im transparenten Mischbeutel
• Transparente Formschalen
• Deckel
• Distanzhalter (GT 0 bis GT 6)
• Einfüll- und Entlüftungstrichter (GT 0 bis GT 3)
• Dichtband (GT 0 bis GT 7)
• GT 8 Schaumstoff-Dichtungen
• Schutzhandschuhe
• Montageanweisung

Zubehör

• Schraubverbinder
• Pressverbinder
• Reinigungstücher Typ RT
• Kabelreiniger Typ KR

Hinweise

• Mischbeutel mit ausgehärtetem Gießharz kann als normaler Hausmüll entsorgt werden.
